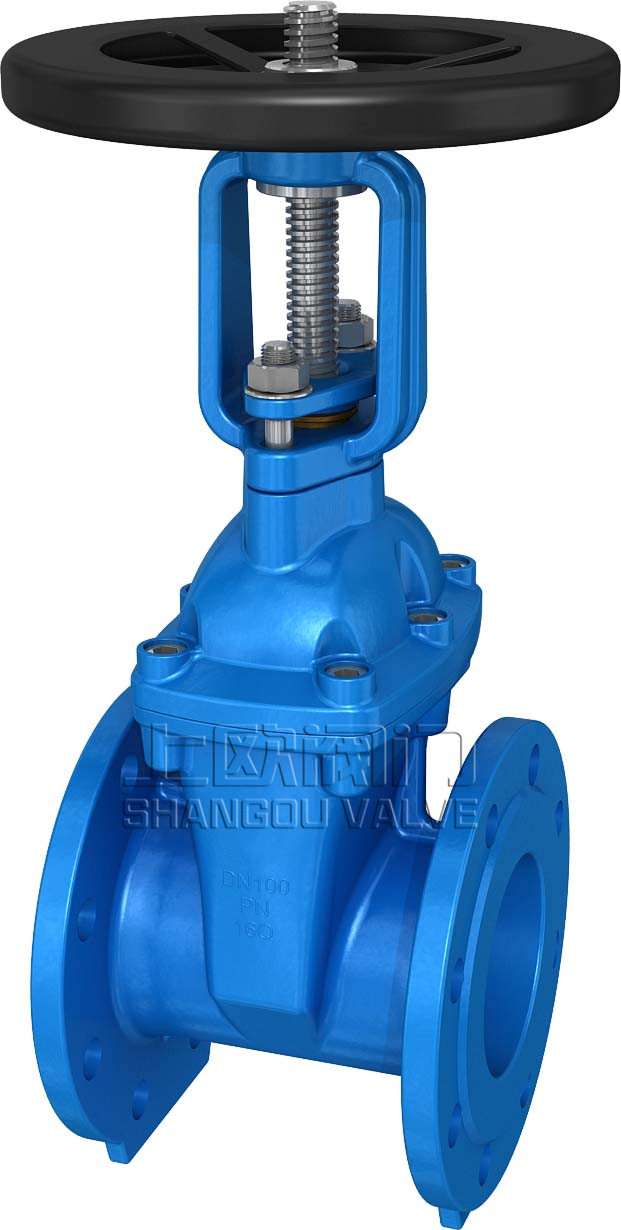

Z41X明桿彈性座封閘閥
Z41明桿彈性座封閘閥除具有彈性座封閘閥的優點之外，并可以較直觀顯示閥門開度，啟閉迅速可靠，故常應用于消防及工業系統。一般安裝于距地面較高位置。
概述
Z41X明桿彈性座封閘閥規格及類別，應符合管道設計文件的要求 | ||
Z41X明桿彈性座封閘閥的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。 | ||
Z41X明桿彈性座封閘閥工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的 | ||
Z41X明桿彈性座封閘閥制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。本類閥門在管道 | ||
型號：Z41X | 公稱通徑DN：40-400 | 使用壓力MPa：1.0-6.4 |
連接方式：法蘭 | 形式：自動 | 主要功能：開關 |
使用介質：水 | 材質：鑄鐵 鑄鋼 不銹鋼 | 標準：國標機械部標準或定做非標 |
Z41X明桿彈性座封閘閥除具有彈性座封閘閥的優點之外，并可以較直觀顯示閥門開度，啟閉迅速可靠，故常應用于消防及工業系統。一般安裝于距地面較高位置。
主要技術參數
公稱壓力：1 0～2 5MPa
公稱通徑：50--400mm
工作溫度：O～80℃
適用介質：水、油、氣等
法蘭標準：GB／T 17241.6 GB9113
試驗標準：GBl3927 APl598

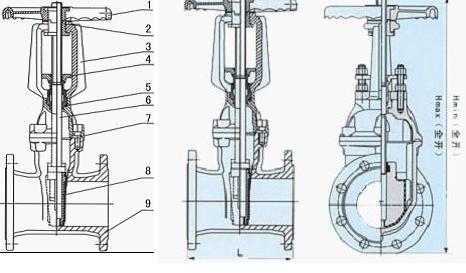

結構示意圖
主要零部件材料
序 號 | 零件名稱 | 材 質 |
1 | 手 輪 | 可鍛鑄鐵 |
2 | 閥桿螺母 | 銅合金 |
3 | 支 架 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
4 | 壓 蓋 | 球墨鑄鐵、鑄鋼 |
5 | 密封圈 | 丁腈橡膠、三元乙丙 |
6 | 閥 桿 | 不銹鋼 |
7 | 中口墊 | 丁腈橡膠、三元乙丙 |
8 | 閘 板 | 球墨鑄鐵+三元乙丙或丁腈橡膠 |
9 | 閥 體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
主要連接外型尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
Hmin （全關） | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1109 | 1300 | 1380 |
Hmix （全開） | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1013 | 1117 | 1655 | 1805 |
安裝事項
1、明桿閘閥的手輪、手柄以及傳動結構是不允許做起吊使用，并且嚴禁碰撞，避免破損;
2、明桿閘閥應該垂直安裝，就是將閥桿安置在垂直位置，手輪放在頂端;
3、帶有旁通閥的明桿閘閥在使用前應該先將旁通閥打開;
4、帶有傳動機構的閘閥要按照指定的安裝說明書進行安置;
5、如果經常使用明桿閘閥，最少每個月就要進行清洗、潤滑一次。
服務承諾
(1) 嚴格按照合同要求，提供符合設計標準，質量合格的產品。
(2) 嚴格檢查和控制原材料、原器件、配套件的進廠質量。
(3) 保證所供設備加工工藝完善、檢測手段完備。產品絕不帶缺陷出廠。
(4) 對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。按合同規定的關鍵部件必須符合有關資質的要求，并經需方認可。
(5) 按合同規定向監造單位提供有關部門標準和圖紙，并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表，需方所派監造是督促我方按標準生產合格產品，但并不減我方的一切質量責任。
(6) 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準，供方無條件更換。在安裝和試運行過程中，設備出現質量問題，先處理問題，再分清責任，一切以滿足工程進度需要為準則。
(7) 為所供的設備在制造、運輸、裝卸過程中投保，-旦發生意外，我方將按需要對所供設備盡快進行免費更換、修理，直到需方滿意為止。
(8) 在開箱過程中如發現缺件及其他原因引起的零部件丟失，我方負責盡快免費補齊所缺零部件。在設備的安裝、調試過程中以及今后在設備運行中發現的質量問題，如屬我方原因，我方承擔責任。
(9) 按時向需方提供按合同規定的全部技術資料和圖紙。有義務在必要時邀請需方參與我方的技術設計審核。
(10) 按需方要求的時間到現場進行技術服務，指導需方按我方的技術資料和圖紙的要求進行安裝、試運行及試生產。
(11) 對于需方先購的與合同設備有關的配套設備，我方主動提供滿足設備接口要求的技術條件和資料。
(12) 嚴格執行供需雙方就有關問題召開會議的紀要或協議。
(13) 按合同規定免費為需方舉辦有關設備安裝、調試、使用、維護技術的業務培訓班。
(14) 加強售前、售中、售后服務，把"24小時服務"、"超前服務"、"全過程服務"、 "終身服務"貫徹在產品制造、安裝、調試、大修的全過程。
(15) 接到需方反映的質量問題信息后，在24小時之內作出答復或派出服務人員，盡快到達現場，做到用戶對質量不滿意，服務不停止。
(16) 免費為產品提供終身維護，凡我廠用戶，均建立了詳盡的用戶檔案，我廠售后服務。人員實行定期回訪，巡視制度，指導用戶的日常維護，及時指出并解決可能出現的故障。
(17) 隨時滿足需方對備品備件的要求，終身為用戶提供質優價廉的零配件。
