Q941F電動三通法蘭球閥PN16～PN40

四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

上一個：[ Q941Y型硬密封浮動電動球閥PN16～PN63 ] 下一個：[Q981F-10P電動衛生級球閥]

產品概述

Q941F電動三通法蘭球閥PN16～PN40是由YXR/Q系列智能式執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。

兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

介質流向原理

三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

執行器參數

電動執行器類型：可選PSQ、3810R、DTR角行程執行機構。防爆型選3810系列。
技術參數和性能：請參閱對應的執行機構和閥門定位器的說明書。
控制精度：0.1%～3.1%可調。
接受控制信號：0～10mA.DC、 4～20mA.DC或1～5V.DCv 按鍵選擇：1、輸入信號中斷時："中斷"模態（開、停、關）2、正逆動作選擇3、控制精度選擇。
電動裝置全開、全閉位置自動定位標定，方便準確。
按輸入信號和電動裝置位置進行智能步距調整自動定位，抑制振蕩精度高。
輸出電動裝置位置信號：4～20mA.DC對應電動裝置全閉、全開。

性能規范

Q941F電動三通法蘭球閥PN16～PN40性能規范
公稱壓力 PN	常溫最大工作壓力	殼體試驗壓力	氣密封試驗壓力	高壓密封試驗壓力
1．6	1．6	2．4	0．6	1．76
2．5	2．5	3．8	0．6	2．75
4．0	4．0	6．0	0．6	4．4
C1aSSl50	2．0	3．0	0．6	2．2

零件材料

Q941F電動三通法蘭球閥PN16～PN40主要零件材料
閥體＼閥蓋	GB	WCB		ZGlCrl8Ni9Ti		ZGOCfl8Nil2M02Ti
閥體＼閥蓋	ASTM	WCB		CF8		CF8M
球體	GB	2Cfl3		1Cfl8Ni9Ti		0Cfl8Ni12M02Ti
球體	ASTM	420		304		316
閥桿	GB	2Crl3		1Crl8Ni9Ti		0Crl8Ni12M02Ti
閥桿	ASTM	420		304		316
閥座＼密封面	GB	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯
閥座＼密封面	ASTM	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯
填料	GB	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
填料	ASTM	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
螺栓	GB	35		0Crl8Ni9		0Crl8Ni9
螺栓	ASTM	A193B7		A320-B8		A320-B8
螺母	GB	45		0Cfl8Ni9		0Crl8Ni9
螺母	ASTM	A1942H		A194-8		A194-8

外形結構尺寸

Q941F電動三通法蘭球閥PN16～PN40主要外形結構尺寸
公稱壓力或壓力級	公稱通徑		尺寸
公稱壓力或壓力級	mm	in	L	L1	D	D1	D2	b	z-Φd
PN1.6MPa	15		130	65	95	65	45	14	4-14
	20		150	75	105	75	55/58	14/16	4-14
	25		160	80	115	85	65/68	14/16	4-14
	32		180	90	135/140	100	78	16	4-18
	40		200	100	145/150	110	85/88	16	4-18
	50		230	115	160/165	125	100/102	16/18	4-18
	65		290	145	180/185	145	120/122	18	4-18
	80		310	155	195/200	160	135/138	20	4-18
	100		350	175	215/220	180	155/158	20	4-18
	125		400	200	245/250	210	185/188	22	4-18
	150		480	240	280/285	240	210/212	24/22	8-23/8-22
PN2.5MPa	15		130	65	95	65	45	16	4-14
	20		150	75	105	75	55/58	16	4-14
	25		160	80	115	85	65/68	16	4-14
	32		180	90	135/140	100	78	18	4-18
	40		200	100	145/150	110	85/88	18	4-18
	50		230	115	160/165	125	100/102	20	4-18
	65		290	145	180/185	145	120/122	22	8-18
	80		310	155	195/200	160	135/138	22/24	8-18
	100		350	175	230/235	190	160/162	24	8-23/8-22
	125		400	200	270	220	188	28/26	8-25/8-26
	150		480	240	300	250	218	30/28	8-25/8-26
PN4.0MPa	15		130	65	95	65	45	16	4-14
	20		150	75	105	75	55/58	16	4-14
	25		160	80	115	85	65/68	16	4-14
	32		180	90	135/140	100	78	18	4-18
	40		200	100	145/150	110	85/88	18	4-18
	50		230	115	160/165	125	100/102	20	4-18
	65		290	145	180/185	145	120/122	22	8-18
	80		310	155	195/200	160	135/138	22	8-18
	100		350	175	230/235	190	160/162	24	8-23/8-22
	125		400	200	270	220	188	28	8-25/8-26
	150		480	240	300	250	218	30	8-25/8-26

注：1、表中以分數表示者，分子為JB/T74～90系列2尺寸（等同于原機標JB74～90-59的尺寸），分母為JB/T74～90系列1、GB9112～9131（PN1.6、2.5、4.0Mpa）及HGJ44～76尺寸。2、表中以分數表示者，分子為ANSI B16.5尺寸，分母為GB9112～9131、SH3406尺寸。

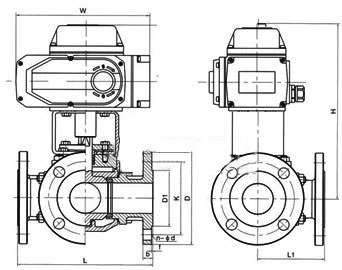

尺寸圖

安裝注意事項

1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，最易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
