產品概述

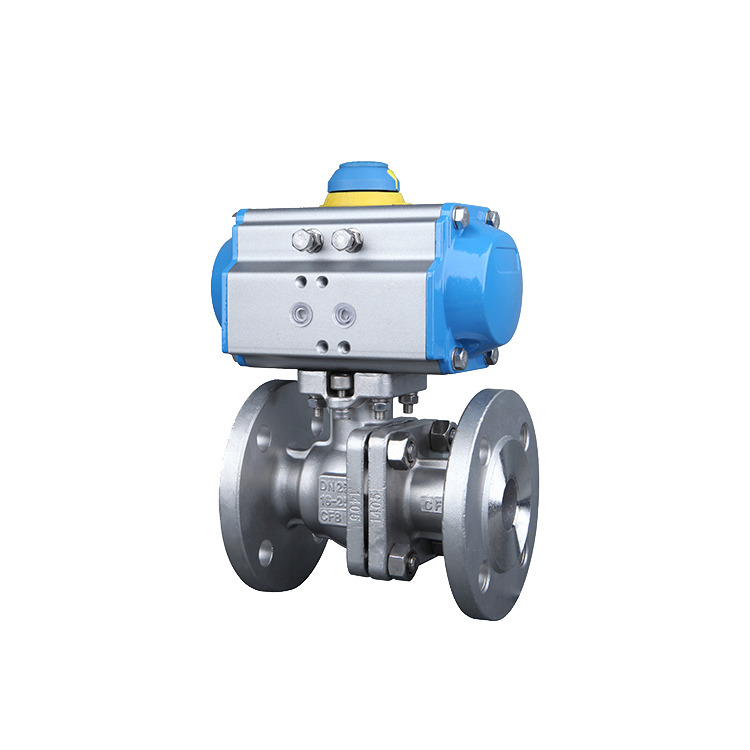

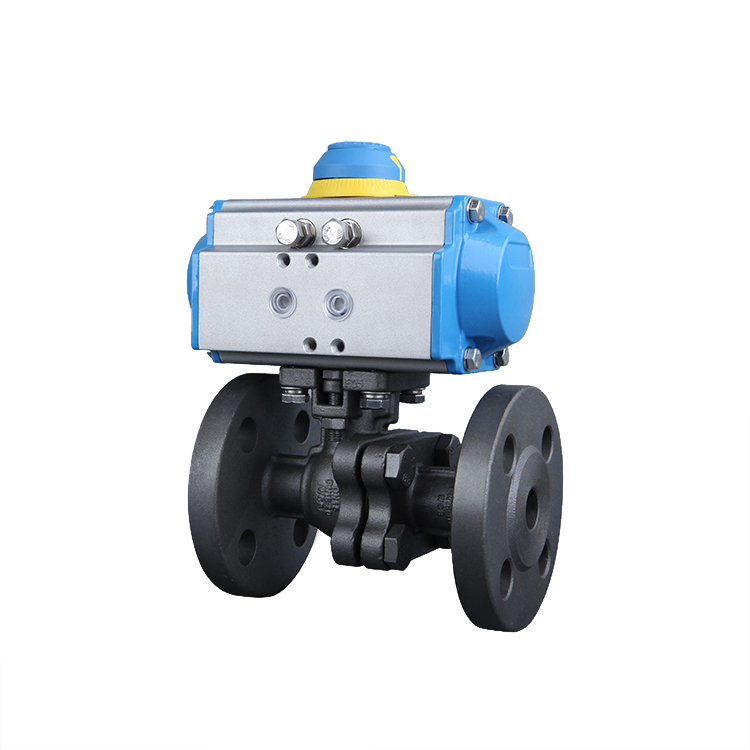

Q641氣動球閥適用于工業管道上，作為啟閉裝置，氣動球閥是由 QZ 型氣動執行機構和 Q641 型法蘭直通式球閥結合組成，球閥是由閥體、空心球體、閥座、閥桿、軸承等組成。氣動執行機構是球閥的驅動裝置，是由箱體、汽缸、活塞、活塞桿、搖桿（或齒 條），輸出軸等組成。 Q641 型氣動球閥通過電磁閥控制，實現閥門的開關兩位動作，從而達到管道流量開關作用。該產品廣泛的運用在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶 金、煤氣、供排水等系統中。可適用一切腐蝕性和非腐蝕性壓力不同的氣體、液體、漿液及固體粉末的管線和容器上做為開關和截止裝置使用，可實現現場及遠距離 操作，也可實現單獨或集中控制。 該產品設計先進、結構新穎、功能齊全、安全可靠、維修方便，是一種理想的管路開關控制裝置。
性能參數
性能參數| 型號 | PN | 工作壓力 /MPa | 適用溫度 /℃ | 適用介質 |
| Q641F-16C | 16 | 1.6 | ≤180 | 水、氣、油 |
| Q641F-25 | 25 | 2.5 |
| Q641F-40 | 40 | 4 |
| Q641Y-16C | 16 | 1.6 | ≤425 | 水、氣、油含顆粒介質 |
| Q641Y-25 | 25 | 2.5 |
| Q641Y-40 | 40 | 4 |
| Q641F-16P | 16 | 1.6 | ≤180 | 硝酸類 |
| Q641F-25P | 25 | 2.5 |
| Q641F-40P | 40 | 4 |
| Q641Y-16P | 16 | 1.6 | ≤450 | 水、氣、油含顆粒介質 |
| Q641Y-25P | 25 | 2.5 |
| Q641Y-40P | 40 | 4 |
| Q641F-16R | 16 | 1.6 | ≤180 | 硝酸類 |
| Q641F-25R | 25 | 2.5 |
| Q641F-40R | 40 | 4 |
| Q641Y-16R | 16 | 1.6 | ≤450 | 水、氣、油含顆粒介質 |
| Q641Y-25R | 25 | 2.5 |
| Q641Y-40R | 40 | 4 |
| Q641F-16I | 16 | 1.6 | -29～150 | 水、蒸汽、油品等 |
| Q641F-25I | 25 | 2.5 |
| Q641F-40I | 40 | 4 |
| Q641F-63I | 63 | 6.3 |
零部件材料
性能參數| 型號 | PN | 工作壓力 /MPa | 適用溫度 /℃ | 適用介質 |
| Q641F-16C | 16 | 1.6 | ≤180 | 水、氣、油 |
| Q641F-25 | 25 | 2.5 |
| Q641F-40 | 40 | 4 |
| Q641Y-16C | 16 | 1.6 | ≤425 | 水、氣、油含顆粒介質 |
| Q641Y-25 | 25 | 2.5 |
| Q641Y-40 | 40 | 4 |
| Q641F-16P | 16 | 1.6 | ≤180 | 硝酸類 |
| Q641F-25P | 25 | 2.5 |
| Q641F-40P | 40 | 4 |
| Q641Y-16P | 16 | 1.6 | ≤450 | 水、氣、油含顆粒介質 |
| Q641Y-25P | 25 | 2.5 |
| Q641Y-40P | 40 | 4 |
| Q641F-16R | 16 | 1.6 | ≤180 | 硝酸類 |
| Q641F-25R | 25 | 2.5 |
| Q641F-40R | 40 | 4 |
| Q641Y-16R | 16 | 1.6 | ≤450 | 水、氣、油含顆粒介質 |
| Q641Y-25R | 25 | 2.5 |
| Q641Y-40R | 40 | 4 |
| Q641F-16I | 16 | 1.6 | -29～150 | 水、蒸汽、油品等 |
| Q641F-25I | 25 | 2.5 |
| Q641F-40I | 40 | 4 |
| Q641F-63I | 63 | 6.3 |
外形及結構尺
PN16主要外形及結構尺寸| DN | L | D | H | H1 | L0 | 重量/kg |
| 15 | 130 | 95 | 185 | 39 | 140 | 6 |
| 20 | 130 | 105 | 189 | 43 | 140 | 7 |
| 25 | 140 | 115 | 210 | 48 | 158 | 8 |
| 32 | 165 | 135 | 265 | 58 | 211 | 12 |
| 40 | 165 | 145 | 260 | 62.5 | 211 | 14 |
| 50 | 200 | 160 | 295 | 76 | 211 | 18 |
| 65 | 220 | 180 | 340 | 86 | 268 | 26 |
| 80 | 250 | 195 | 355 | 100 | 268 | 34 |
| 100 | 280 | 215 | 430 | 131 | 408 | 61 |
| 125 | 320 | 245 | 465 | 148 | 408 | 104 |
| 150 | 360 | 280 | 580 | 173 | 543 | 158 |
| 200 | 457 | 335 | 710 | 219 | 684 | 276 |
| 250 | 533 | 405 | 790 | 260 | 684 | 425 |
| 300 | 610 | 460 | 870 | 305 | 684 | 580 |
PN25主要外形及結構尺寸| DN | L | D | H | H1 | L0 | 重量/kg |
| 15 | 140 | 95 | 185 | 39 | 140 | 6 |
| 20 | 152 | 105 | 189 | 43 | 140 | 7 |
| 25 | 165 | 115 | 210 | 48 | 158 | 10 |
| 32 | 178 | 135 | 265 | 58 | 211 | 14 |
| 40 | 190 | 145 | 283 | 62.5 | 211 | 16 |
| 50 | 216 | 160 | 295 | 76 | 247 | 22 |
| 65 | 241 | 180 | 340 | 86 | 268 | 34 |
| 80 | 283 | 195 | 355 | 100 | 268 | 40 |
| 100 | 305 | 230 | 455 | 134 | 408 | 78 |
| 125 | 381 | 270 | 515 | 148 | 437 | 130 |
| 150 | 403 | 300 | 600 | 173 | 543 | 195 |
| 200 | 419 | 360 | 740 | 223 | 684 | 297 |
| 250 | 568 | 425 | 920 | 283 | 684 | 460 |
| 300 | 648 | 485 | 955 | 321 | 684 | 700 |
PN40主要外形及結構尺寸| DN | L | D | H | H1 | L0 | 重量/kg |
| 15 | 140 | 95 | 185 | 39 | 140 | 7 |
| 20 | 152 | 105 | 189 | 43 | 140 | 8 |
| 25 | 165 | 115 | 210 | 48 | 158 | 11 |
| 32 | 178 | 135 | 265 | 58 | 211 | 15 |
| 40 | 190 | 145 | 283 | 62.5 | 247 | 19 |
| 50 | 216 | 160 | 295 | 76 | 247 | 22 |
| 65 | 241 | 180 | 340 | 86 | 268 | 33 |
| 80 | 283 | 195 | 380 | 100 | 315 | 44 |
| 100 | 305 | 230 | 455 | 134 | 408 | 84 |
| 125 | 381 | 270 | 515 | 148 | 543 | 162 |
| 150 | 403 | 300 | 600 | 173 | 543 | 197 |
| 200 | 419 | 375 | 740 | 223 | 684 | 342 |
| 250 | 568 | 445 | 920 | 283 | 684 | 500 |
| 300 | 648 | 510 | 955 | 321 | 684 | 705 |
PN63主要外形及結構尺寸| DN | L | D | H | H1 | 重量/kg |
| 15 | 140 | 105 | 70 | 210 | — |
| 20 | 152 | 130 | 75 | 250 | 7.2 |
| 25 | 165 | 140 | 85 | 261 | 9 |
| 32 | 178 | 155 | 100 | 262 | 13 |
| 40 | 190 | 170 | 115 | 294 | 15 |
| 50 | 216 | 180 | 130 | 352 | 19 |
| 65 | 241 | 205 | 155 | 398 | 42 |
| 80 | 283 | 215 | 180 | 461 | 50 |
| 100 | 305 | 250 | 210 | 488 | 68 |
| 125 | 381 | — | — | — | 108 |
| 150 | 403 | — | — | — | 140 |
外觀尺寸圖
