ZAJQ電動切斷二通球閥

ZAJQ電動切斷二通球閥是一種旋轉型切斷球閥，為氣動或電動單元組合儀表中的執行單元，一般與電磁閥等元件組合使用。密封形式有軟密封與硬密封兩種，分別在-40℃～180℃ 與-60℃～450℃工況下使用。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ Q641F46氣動襯氟法蘭球閥PN16～PN100 ] 下一個：[ZSJQ氣動切斷二通球閥]

產品概述

ZAJQ電動切斷二通球閥是一種旋轉型切斷球閥，為氣動或電動單元組合儀表中的執行單元，一般與電磁閥等元件組合使用。密封形式有軟密封與硬密封兩種，分別在-40℃～180℃ 與-60℃～450℃工況下使用。"O"型切斷球閥采用活塞式氣動執行機構或者電動執行機構，"O"型切斷球閥的球形表面采用特殊工藝進行硬化處理，使其表面平滑耐磨，閥座及密封材料采用耐高溫、耐磨損的碳纖維材料制成，產品結構精巧合理。該系列產品轉動效率高、推力大、密封性好，額定流量系數大、零件互換性好等特點。本系列產品被廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、液體輸送管道中介質的切斷或開啟，滿足工況要求。

技術參數

ZAJQ電動切斷二通球閥主要技術參數
本體部分
閥體形式	直通鑄造閥
閥體材質	ZG230-450 ZG1Cr18Ni9Ti
公稱通徑	DN15-DN300
公稱壓力	PN1.6 2.5 4.0 6.4MPa ANSI 150 300LB JIS 10K 20K 30K
連接形式	法蘭 FF RF RTJ 等
結構長度	符合IEC534
閥蓋形式	一體式
填料	聚四氟乙烯柔性石墨等
密封墊	金屬夾石墨密封墊四氟乙烯墊等
閥內部件
閥芯型式	球型
流量特性	線性
內件材質	標準材質組合及使用溫度、壓力請參閱附表
執行機構
電動	角行程電動執行結構

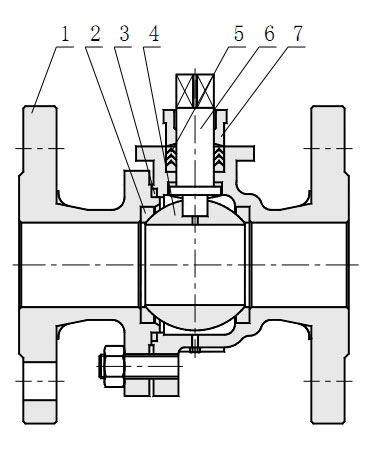

零件材料及內部結構

ZAJQ電動切斷二通球閥主要零件材料及內部結構
本體材質為碳鋼
1	閥體	WCB	LCB	WC9
2	密封圈	PTFE/PPL
3	墊片	PTFE/金屬石墨纏繞墊片
4	球	根據實際工況而定
5	填料	PTFE/石墨
6	閥桿	2Cr13	2Cr13	2Cr13
7	填料壓蓋	WCB	LCB	WC9
本體材質為不銹鋼
1	閥體	CF8	CF8M	CF3M
2	密封圈	PTFE/PPL
3	墊片	PTFE/金屬石墨纏繞墊片
4	球	根據實際工況而定
5	填料	PTFE/石墨
6	閥桿	304	316	316L
7	填料壓蓋	CF8	CF8M	CF3M

注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

規格與技術參數

ZAJQ電動切斷二通球閥規格與技術參數
公稱通徑 DN（mm）	15	20	25	32	40	50	65	80	100	125	150	200	300

額定流量系數 KV	20	38	72	110	170	270	380	510	940	1400	2200	3500	8500

公稱壓力	1.6、4.0、 6.4
閥芯轉角(°)	0°±4°～90°±4°
適用工作溫度	軟密封-40～180 硬密封-60～450
允許壓差(MPa)	等于公稱壓力
允許泄露量等級	軟密封Ⅵ級 硬密封Ⅳ級
防護等級	相當于 IP65.5 級防塵防水型
電動執行器額定電流(A)	0.25～0.85

電動執行器輸出力矩(Kgf.m)	2～60

電動執行器使用環境(℃)	-30℃～60℃

電動執行器輸入信號	4～20mADC 或 1～5VDC 220VDC

ZAJQ電動切斷二通球閥配用電動執行機構的相關參數
機 型性能	DCL-02	DCL-05	DCL-10	DCL-20	DCL-40	DCL-60
輸出力矩	2Kgf.m	5Kgf.m	10Kgf.m	20Kgf.m	40Kgf.m	60Kgf.m
動作時間	4S	15S	15S/30S/60S	15S/30S/60S	30S/60S	45S
回轉角度	0～360℃	0～360℃	0～360℃	0～90℃	0～90℃	0～90℃
電機功率	15W	15W	25W	40W	90W	100W
額定電流	0.25A	0.25A	0.35A	0.37A	0.69A	0.85A
整機重量	2.5Kg	2.5Kg	3.0Kg	8.0Kg	8.5Kg	9.0Kg
電源	AC 220V±10% 50HZ/60HZ
絕緣電阻	100M/500VDC
防護等級	1500VAC 1 分鐘
耐壓等級	相當于 IP68
安裝方位	360°任意角度安裝
電氣接口	G1/2 防水電纜接頭,電源線、信號線個一個
環境溫度	-30℃～+60℃
控制電路選項	A 型：極限位置開關（標準型） B 型：帶中間位置開關 C 型：點電位器 D 型：帶電位器和中間位置開關 E 型：帶控制模塊（調節型） F 型：帶 R/I 變換
任選功能	●過力矩保護器 ●除溫加熱器 ●不銹鋼支架、聯軸器

特殊要求

1、特殊檢驗；
2、完全去油、去水處理；
3、禁銅處理；
4、特殊接口，配管；
5、真空條件下使用；
6、指定圖層顏料；
7、特殊介質（氧氣、氫氣、氯氣）；
8、使用不銹鋼連接件；

外形尺寸

ZAJQ電動切斷二通球閥外形尺寸單位
公稱通徑 DN(mm)	L	D(φ)	D1φ)	D2φ)	b	H	n-(φ)d	A
15	130	95	65	46	14	275	4-φ14	157
20	140	105	75	56	16	280	4-φ14	157
25	150	115	85	65	16	287	4-φ14	157
32	164	140	100	76	18	384	4-φ18	208
40	180	150	110	84	18	312	4-φ18	208
50	200	165	125	99	20	325	4-φ18	208
65	220	185	145	118	20	335	4-φ18	256
80	250	200	160	132	20	365	8-φ18	256
100	280	220	180	156	22	400	8-φ18	256
125	320	250	210	184	22	420	8-φ18	256
150	360	285	240	211	24	440	8-φ22	256
200	400	340	295	266	24	470	12-φ22	256
250	630	405	355	319	26	545	12-φ26	380
300	750	460	410	370	28	580	12-φ26	380

注:表中所有數據均以 PN16 為依據。

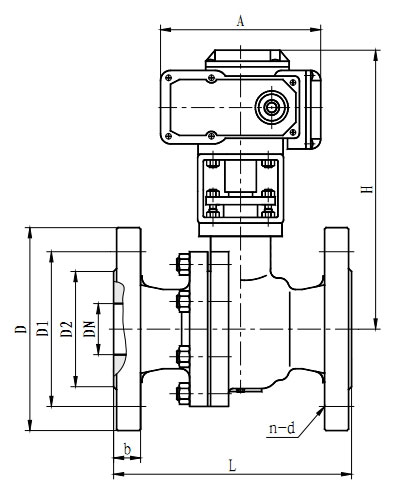

外形結構尺寸圖
